高可靠功率保护方案来了!稳先微 WINSEMI E-fuse 系列产品震撼发布


行业背景与产品定位


在智能化与高可靠性需求日益增长的汽车电子与工业领域,系统保护与控制解决方案面临着功率密度提升、故障诊断精度升级、低功耗设计等多重挑战。稳先微WINSEMI始终致力于为全球客户提供先进的半导体解决方案,今日正式推出E-fuse系列产品—— 以 “精密保护、智能控制” 为核心设计理念,集成高精度保护、浪涌管理、故障诊断于一体,为汽车配电、电池管理系统(BMS)、工业电源等场景提供高可靠性的功率保护方案,树立行业安全标准。


E-fuse系列产品核心特性




01

产品技术定位


E-fuse系列产品是 稳先微WINSEMI 针对高功率系统保护需求开发的核心产品,定位为系统的 “保护与控制中枢”。该系列产品通过外置 MOSFET 架构实现功率灵活扩展,支持从数十安培到数百安培的电流范围,兼具精密电路保护、浪涌电流管理、温度监控等功能,可满足汽车电子、工业自动化、能源存储等领域对可靠性、安全性与能效的严苛要求。产品采用先进工艺制造,搭载 99% 诊断覆盖率的故障检测机制,在保障系统稳定运行的同时,大幅降低维护成本,为客户提供从设计到应用的全周期价值。


02

智能核心功能解析


作为系统的“保护与控制中枢”,E-fuse系列产品集成了全面的高精度保护与监控功能:


精密电路保护体系

支持可调节的I-t线束保护功能、可编程的过流保护、电流采样反馈、异常状态报错、短路保护、过压保护(58V/100V 双版本)、欠压锁定功能,全方位守护电路安全。

可控浪涌电流管理

支持可配置的缓启动,有效抑制浪涌电流冲击,降低电源启动时的系统应力。

双模式过温保护方案

方案一:通过 TMPO 引脚输出电压信号至 MCU,温度过高时触发热关断保护;

方案二:利用内置 CPP/CPN 比较器,结合 NTC 热敏电阻自由设定保护温度阈值。

故障管理与诊断

支持可配置故障恢复模式及状态指示,提升系统维护效率。

高性能栅极驱动

内置175mA/1400mA(开 / 关)脉冲电流驱动能力,确保外置 MOSFET 可靠工作。



03

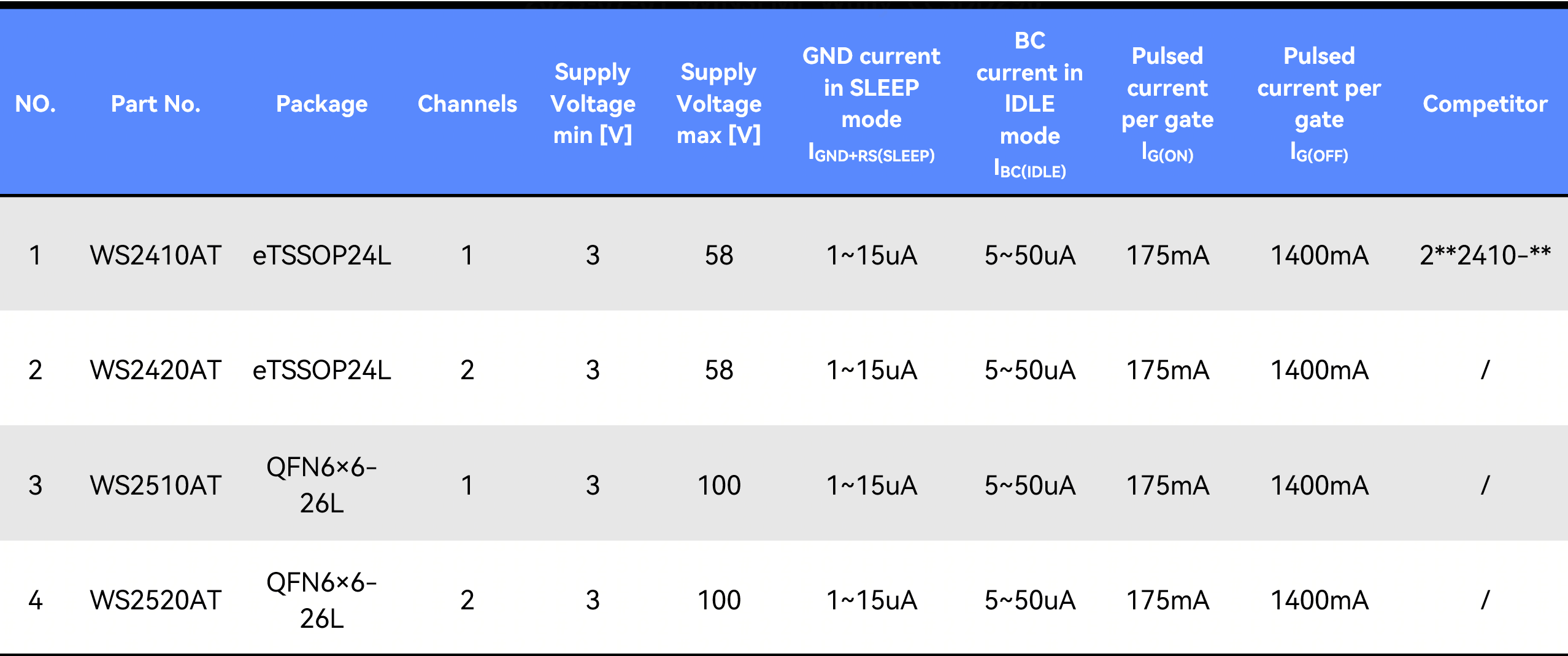

产品型号与选型指南



选型关键指引:

  • WS2410AT/WS2420AT:适用于车载 12V/24V 系统(58V 耐压),支持 1/2 通道设计,适配车身电源分配、电机控制;

  • WS2510AT/WS2520AT:QFN 封装,耐压 100V,适用于高压 BMS、DC-DC 转换器等新能源汽车核心部件;

  • 无对标产品型号为稳先微独家专利方案,填补高压多通道 E-fuse 市场空白。



技术优势与核心竞争力




01

外置 MOSFET 架构三大优势


  • 功率扩展与设计灵活性支持按需选择外部 MOSFET(覆盖数十至数百安培)单一芯片适配多功率等级,BOM 元器件种类减少约 30%,加速产品开发。

  • 热管理与功率密度优化可根据散热条件选择 PDFN5060、TOLL、LFPAK 等封装 MOSFET,解决高功率场景散热瓶颈,提升系统持续输出能力和可靠性。

  • 成本优化能力精准匹配功率需求选择 MOSFET,避免集成方案超额成本;低功率场景可选用经济型 MOSFET,降低系统成本。



02

可靠性技术亮点


  • 坚固可靠的长寿命设计芯片具备卓越的抗干扰能力和环境适应性结温高达 250℃,通过 AEC-Q100 认证与 Grade-0 标准,抗干扰能力强,满足严苛环境长期稳定运行需求。

  • 99% 故障诊断覆盖率支持 ISO 26262 功能安全认证,近乎无遗漏检测内部故障,保障汽车电子、工业控制等关键应用安全。

  • 快速响应与线束保护短路保护响应时间10μs,能及时检测并处理异常情况;同时集成的线束保护功能,能有效防止因短路、过压等外部因素导致的线缆或连接器损坏,提升系统整体鲁棒性。

  • 超低功耗表现睡眠模式功耗低至15μA,空闲模式<50μA,处于业界先进水平,适配电池供电设备与物联网低功耗场景。

  • 容性负载驱动双模式方案

    方案一:IDLE 模式下 SA/SB 引脚提供 15mA 稳定电流源,实现快速充电与高效驱动;

    方案二:支持外置 MOS 通道 pre-charge 配置,灵活适配不同容性负载,精准控制充电速率与驱动性能。



03

产品工艺优势



典型应用场景




·汽车配电系统

管理主电源分配,可靠断开故障电源域,保护线束。



·电池管理系统(BMS)

微秒级保护电池单体过压 / 欠压 / 过流,同时保持极低功耗。



·DC-DC输出保护开关

故障时快速断开转换器,保障系统安全。



技术展望与产品规划



稳先微 WINSEMI 将持续拓展 E-fuse 系列技术边界,未来计划推出更高耐压(200V+)、更多通道(4 通道以上)的产品型号,深耕汽车电子、工业自动化、新能源等领域,以技术创新助力客户实现安全、智能、高效的系统设计,打造国产功率保护标杆产品。


立即获取技术支持


如需了解 E-fuse 系列详细技术规格或申请样品,欢迎访问 稳先微 WINSEMI 官网:www.winsemi.com 或联系当地销售团队。



本文数据来源:内部测试数据
