在汽车系统布局日益紧凑、功率需求持续攀升的背景下，具备全国产化供应链、小型化、高功率密度、车规级可靠性的高边驱动芯片，是车载多场景负载控制的优先选择。
— 产品核心优势 —
WS9008AK 是 WINSEMI 面向 12V 车载应用 推出的全国产化单通道智能高边功率开关，采用小型化先进封装，在确保车规级可靠性的同时，实现更高功率密度与更低导通损耗。
产品集成精准的模拟电流反馈与完善的故障诊断功能，内置过流、过热、短路、欠压等多重保护机制，可稳定驱动阻性、感性、容性负载并从容应对高浪涌电流冲击，有效替代传统继电器、保险丝与分立电路，充分满足汽车电子系统对全国产化、小型化、集成化与智能驱动的设计需求。

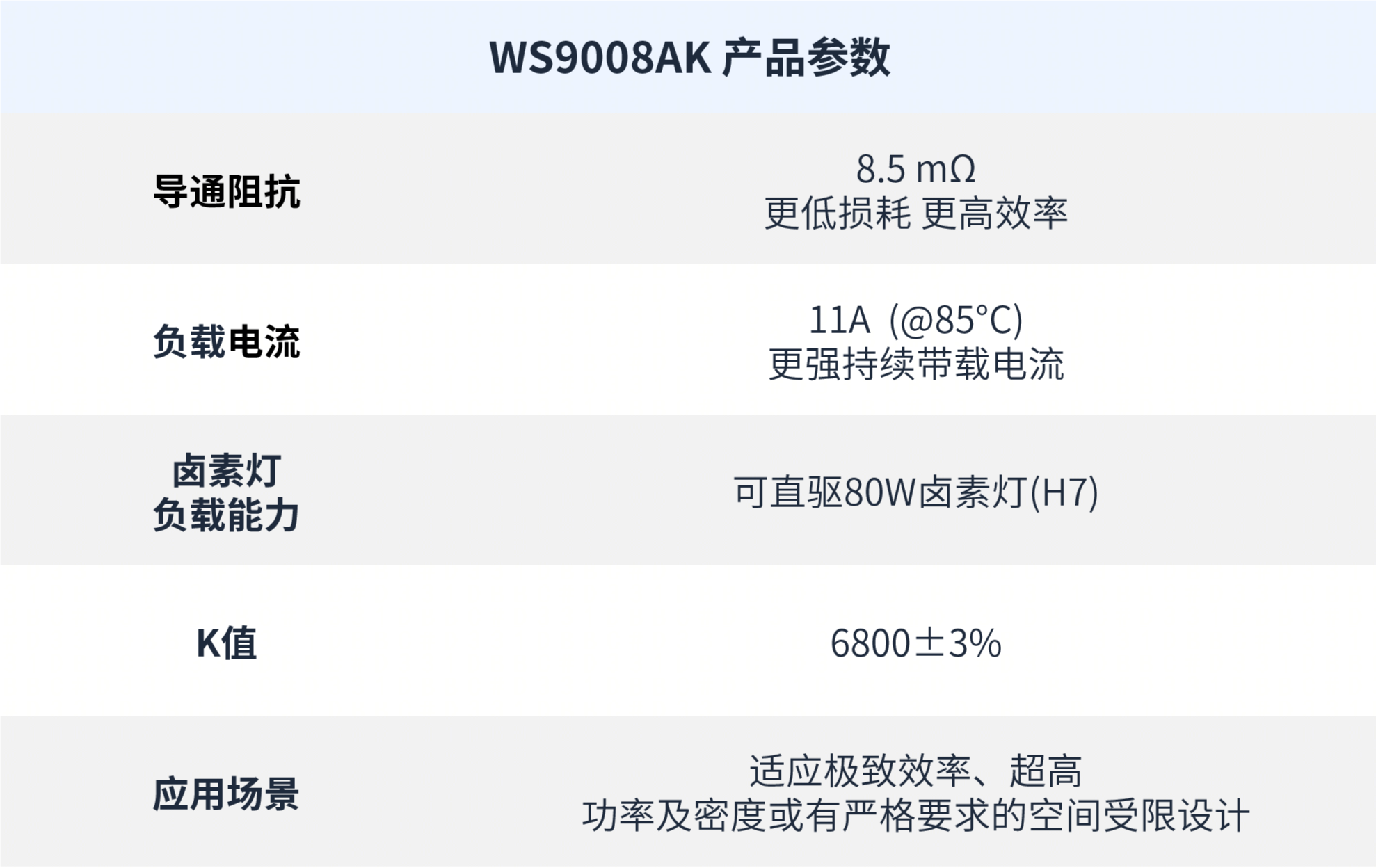

— 产品参数 —
— 典型应用电路 —
图 | WS9008AK电路应用图
— 测试波形图及具体信息 —
01

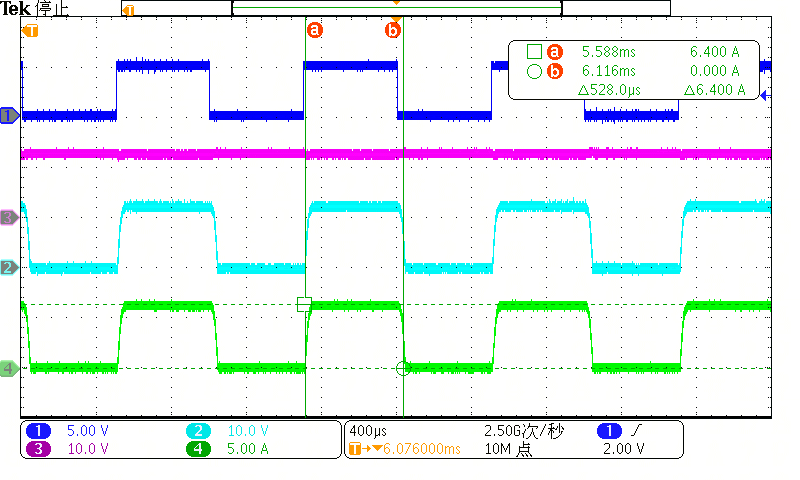

支持阻性负载
试验条件：
VS=13V，IN=5V@1KHz，Rload=2Ω（负载电流约6.5A）
通道说明：
CH1:IN CH2:OUT
CH3:VSCH4:IOUT
02

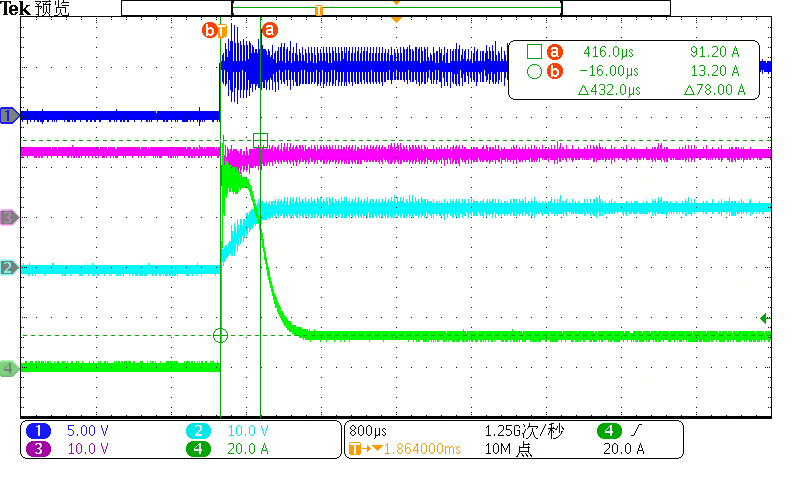

支持容性负载
试验条件：
VS=13V，IN=5V@1s，Cload=3mF，Rload=1Ω
通道说明：
CH1:IN CH2:OUT
CH3:VSCH4:IOUT
03

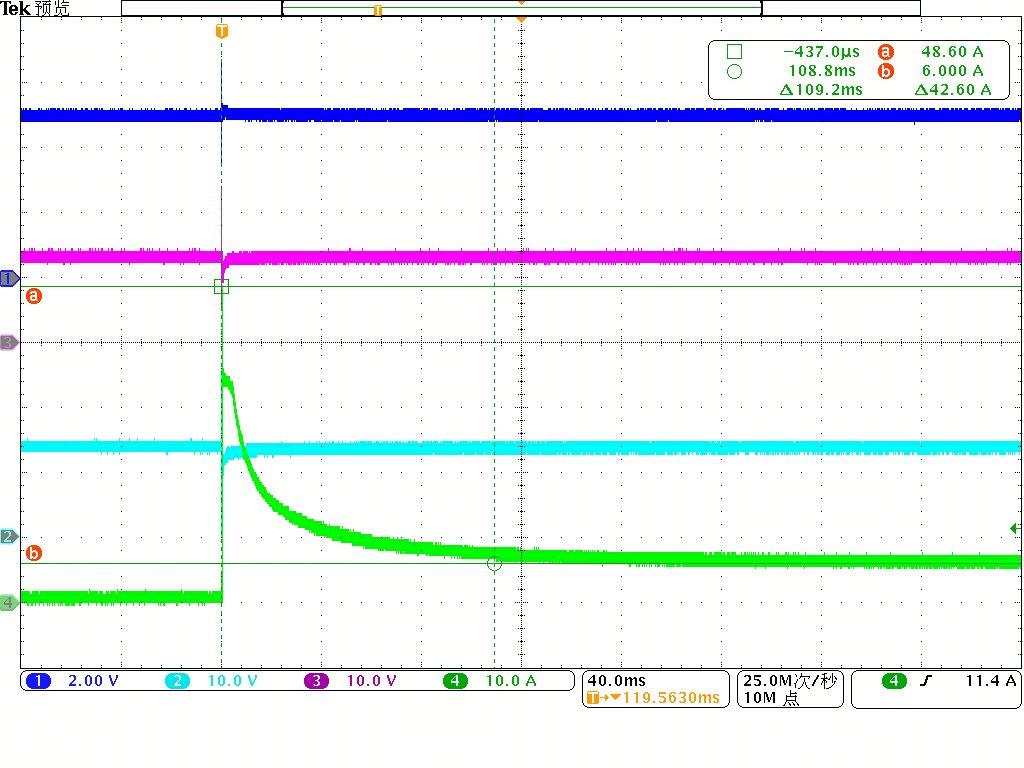

支持卤素灯负载
试验条件：
VS=13V，IN=5V，LAMP：1×65W 12V
通道说明：
CH1:IN CH2:OUT
CH3:VSCH4:IOUT
04

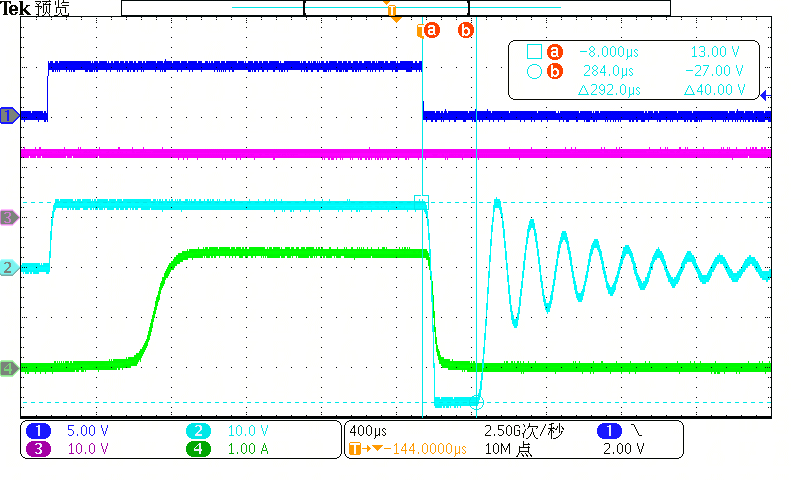

支持感性负载
试验条件：
VS=13V，IN=5V@2mS，Lload=55mH（寄生电阻6.5Ω）
通道说明：
CH1:IN CH2:OUT
CH3:VSCH4:IOUT
05
短路特性

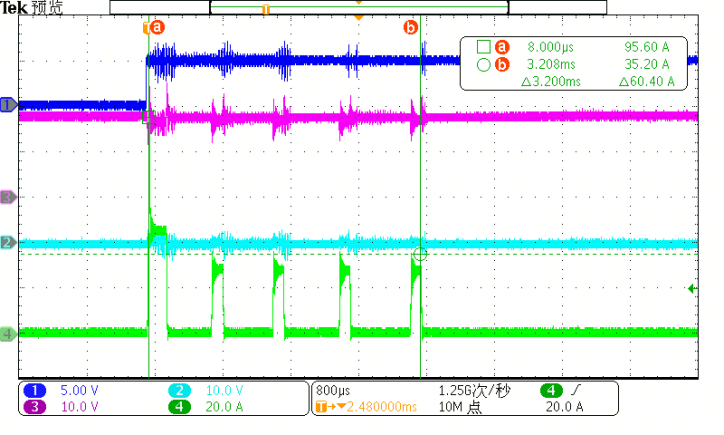

试验条件：
负载先短接到地，再开启通道
通道说明：
CH1:IN CH2:OUT
CH3:VSCH4:ISC

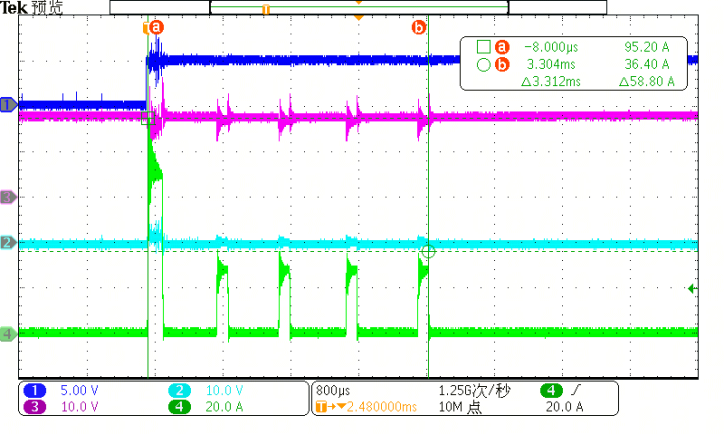

试验条件：
通道先打开，负载再短接到地
通道说明：
CH1:IN CH2:OUT
CH3:VSCH4:ISC
— 典型应用场景 —
1.汽车照明系统：大灯、日行灯、尾灯等高浪涌负载驱动，小封装适配灯组紧凑设计
2.车身控制模块：门锁、雨刮、座椅调节等小型执行器驱动，节省 PCB 空间
3.空间受限车载设备：如仪表、BCM 高密度布线场景，适配狭小安装空间
4.继电器 / 保险丝替代方案：替代传统分立器件，提升系统集成度与可靠性
WS9008AK 以 70% 面积缩减的先进封装、15% 更低导通阻抗、38% 更强带载能力，在保持车规级可靠性的同时，实现了高功率密度与性能的全面升级。相比 WS9008AE，它更适配空间受限、追求极致效率的车载设计场景，为汽车电子小型化、集成化提供了更优的驱动选择。
