WSD9200AE 双通道车规智能高边开关

在 12V 车身 BCM 开发中，车灯、双路执行器驱动一直存在诸多设计难题：

1. 采用两颗单通道分立驱动，器件数量多，PCB 占用面积大，物料管理繁琐；

2. 卤素、LED 灯上电浪涌电流大，普通方案缺少分级限流与动态热保护，长期使用易出现器件老化；

3. 多路负载电流采集需占用多路 MCU ADC 引脚，故障识别外围电路繁杂；

4. 多颗开关并联待机漏流叠加，车辆长期停放易出现蓄电池亏电；

5. 感性负载关断产生反向高压，需额外搭配 TVS、续流二极管，增加 BOM 成本。

针对以上车载灯光与双路负载设计难点，稳先微推出WSD9200AE 双通道车规智能高边开关，单芯片集成两路独立驱动、多路复用电流诊断、全套车载硬件防护，一站式简化 12V 车身负载电路设计。

—   核心产品优势和参数  —

• 双通道集成设计，适配车灯布局

• 低导通内阻 + 散热增强 ESSOP14 封装

• 满足多路负载，复用 IS 电流采样

• 满足4~28V 宽压应用硬件防护

• 0.15μA 超低休眠静态功耗

• 通用 MCU 3.3V/5V 电平直接驱动

— 典型应用电路图  —

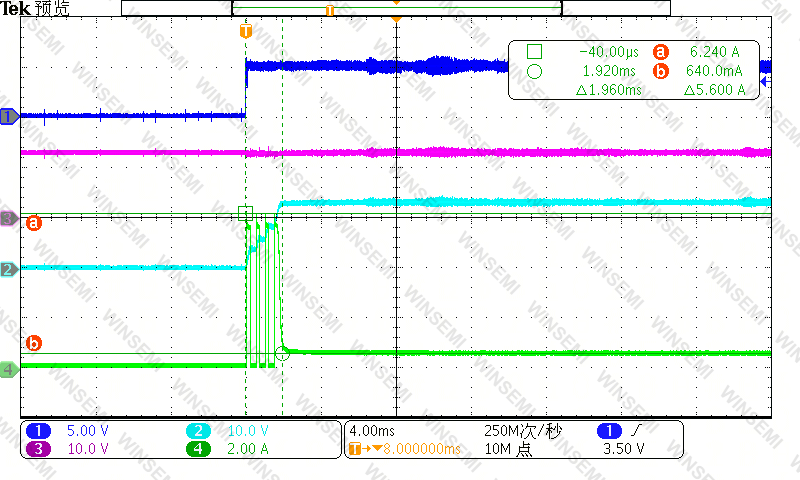

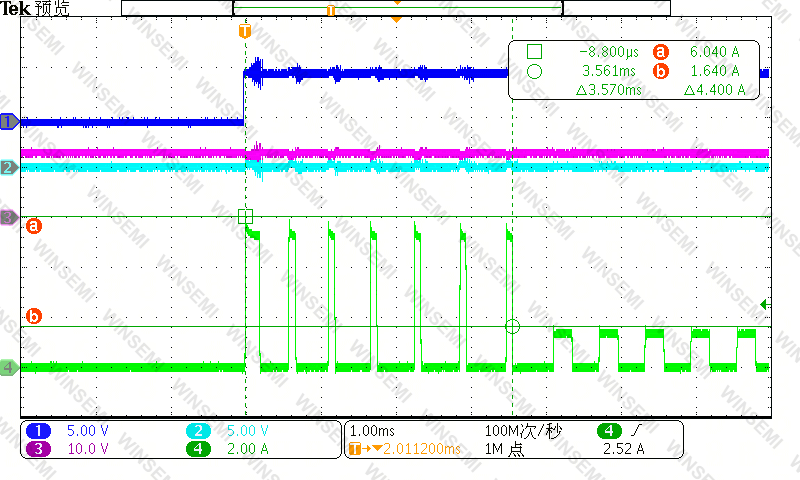

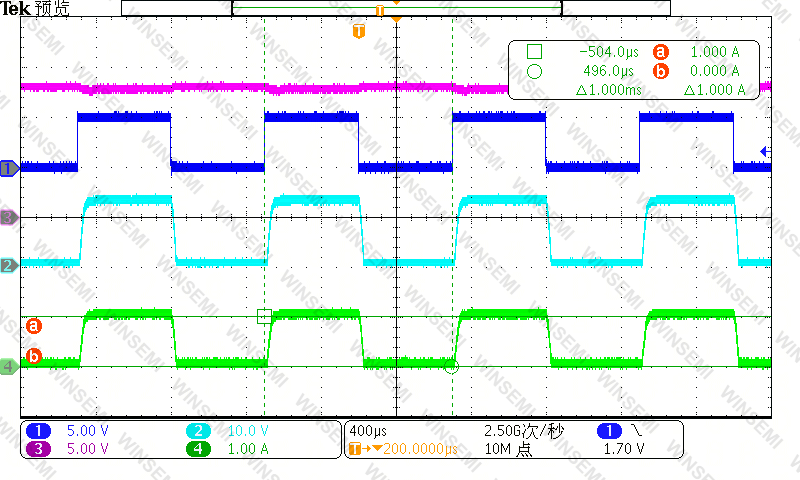

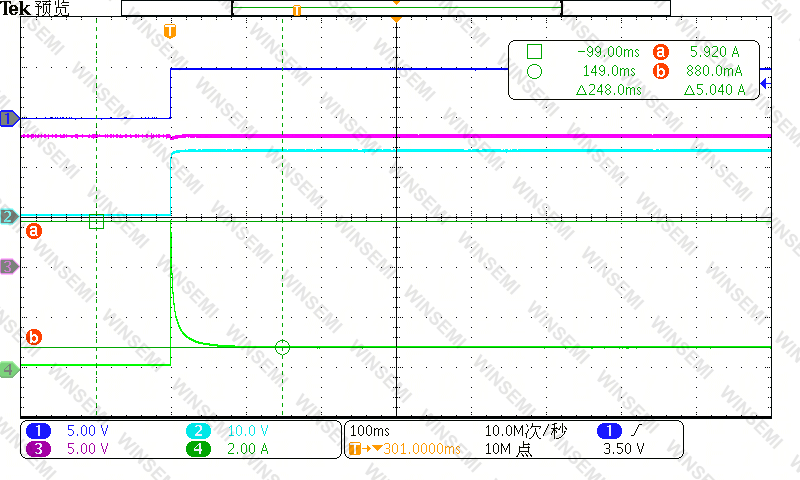

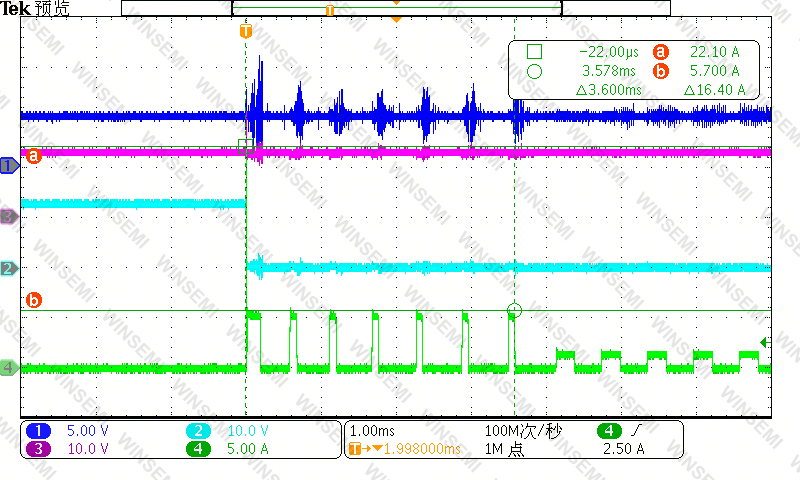

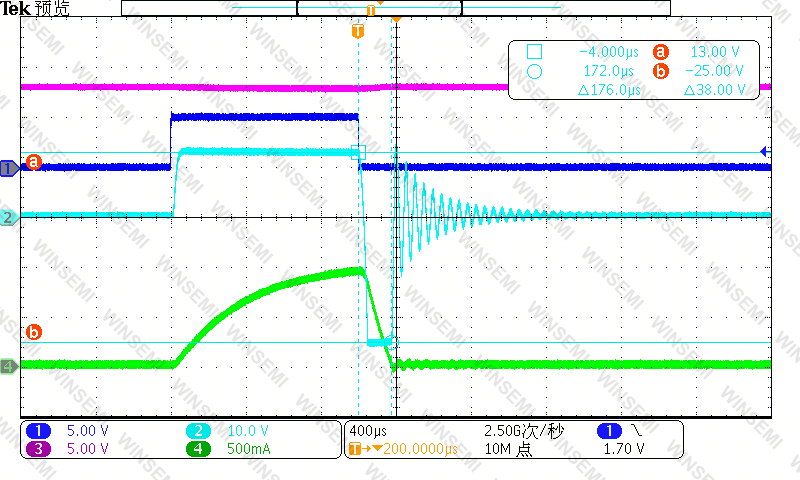

—  测试波形图及具体信息  —

—  典型应用场景  —

• 核心场景：全车照明负载

  左右转向灯、示宽灯、刹车灯、倒车灯、日间行车灯带、车内氛围灯、仪表背光模组。



• 拓展场景：12V 车身阻 / 感性负载

  后视镜调节电机、车门锁执行器、小型雨刮泵、座椅微型加热片、车载小型电磁阀、轻型工程机械 12V 执行机构。
