在 PLC/DCS IO 模块、变频器外设驱动等工业设备设计中,24V 直流电磁阀、继电器、指示灯等阻性、感性负载的应用十分普遍。围绕这类负载的驱动,目前工程上主要有两种做法:
一种采用进口 SOT-223 封装智能高边器件,脚位已标准化,但近年持续面临交期与成本压力;另一种以「PMOS + TVS + 外围驱动」分立搭建,虽然能够实现开关动作,但硬件短路保护能力薄弱,故障处理依赖软件与熔断器,响应存在滞后,且外围元器件数量多,PCB 布局繁琐。
WST6140AV 采用行业通用 SOT-223 封装,引脚兼容主流进口器件,支持 8~36V 宽工作电压与 45V 瞬时耐压,单芯片集成驱动与多级硬件保护,适配主流 DCS/PLC 平台的 IO 板卡及变频器外设的 24V 负载驱动需求,为工业设备提供可直接 P2P 替换的国产化驱动选型。
— 产品核心参数 —

— 典型应用电路图 —
-e5b18af1b81b412eba4d862dd87105cf.png)
— 产品设计优势 —
SOT-223 标准封装、引脚兼容,存量 PCB 可直接 P2P 替换
脚位对标行业主流进口器件,原有成熟硬件版图改动小,可明显缩短国产化替换的验证周期,适合存量 IO 模块项目的平滑改版。
硬件级短路、过载保护,无需依赖主控软件
相比分立 PMOS 方案依赖软件与熔断器的保护方式,WST6140AV 片内硬件限流与热关断可在异常工况下自主动作,提升 IO 通道可靠性,降低现场故障返修率。
内置感性负载钳位,精简 BOM 清单
片内负压钳位功能可吸收感性负载关断尖峰,电磁阀、继电器驱动可省去外部 TVS 与续流二极管,减少物料数量,压缩 PCB 布板空间,降低贴片焊接不良风险。
面向变频器机柜的 EMC 表现,适应复杂电磁环境
EMC 性能经过优化,适合变频器机柜内部多干扰场景,可用于驱动变频器外接继电器、散热风机与状态指示灯,耐受设备启停带来的电压扰动。
车规体系验证,-40℃~150℃ 宽温运行
按 AEC-Q100 体系完成验证,宽结温区间可承受工控机柜的高低温变化,满足工业设备长期不间断运行对可靠性的要求。
— 测试波形图及具体信息 —
01

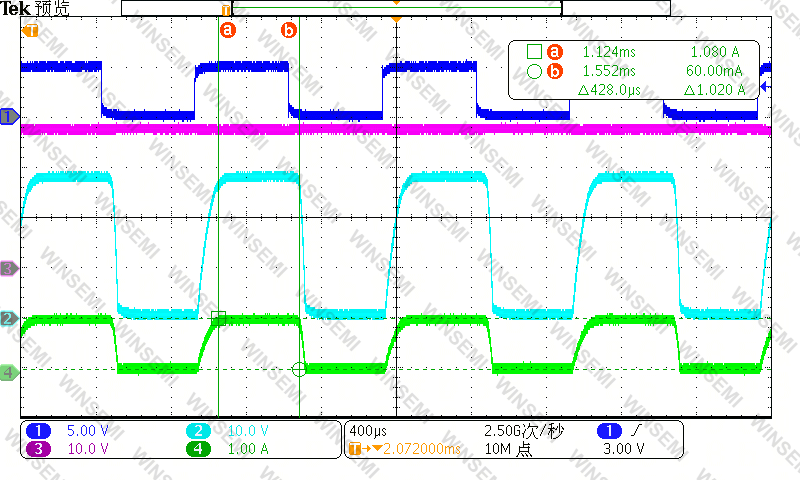

支持阻性负载
试验条件:
VBB=28V,IN=5V@1KHz,Rload=28Ω(负载电流约1.0A)
通道说明:
CH1:IN CH2:OUT
CH3:VBB CH4:IOUT

02

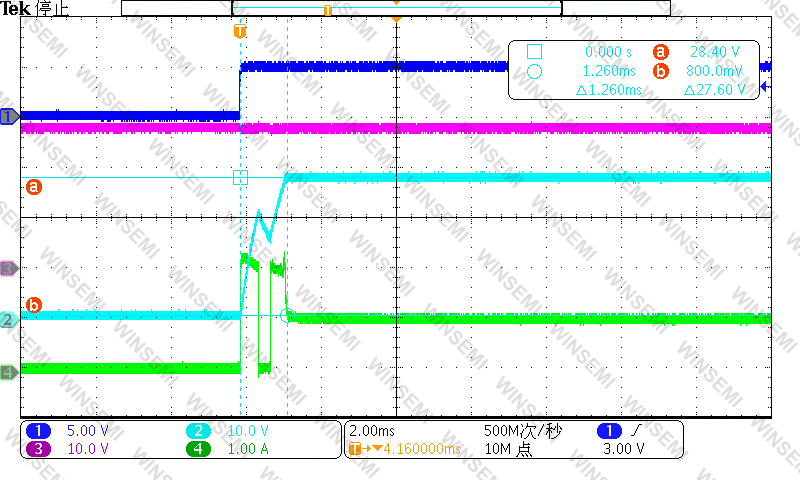

支持容性负载
试验条件:
VBB=28V,IN=5V@1s,Cload=47uF,Rload=28Ω
通道说明:
CH1:IN CH2:OUT
CH3:VBB CH4:IOUT

03

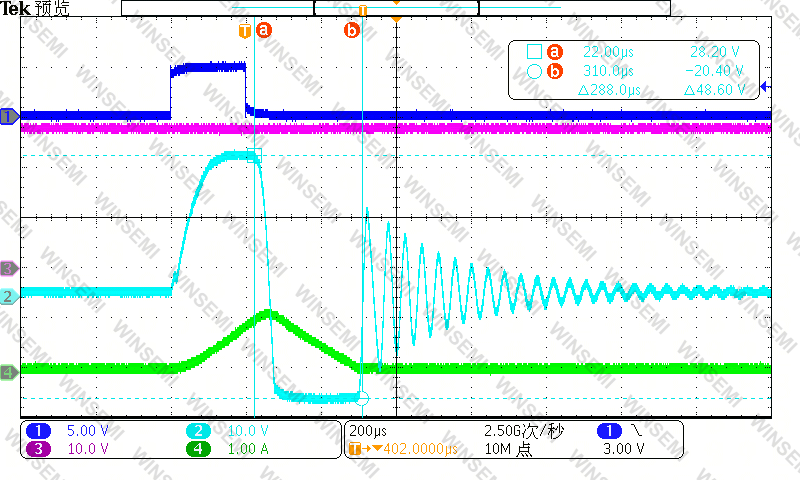

支持感性负载
试验条件:
VBB=28V,IN=5V@0.22ms,Lload=6mH(寄生电阻约5Ω)
通道说明:
CH1:IN CH2:OUT
CH3:VBB CH4:IOUT

04

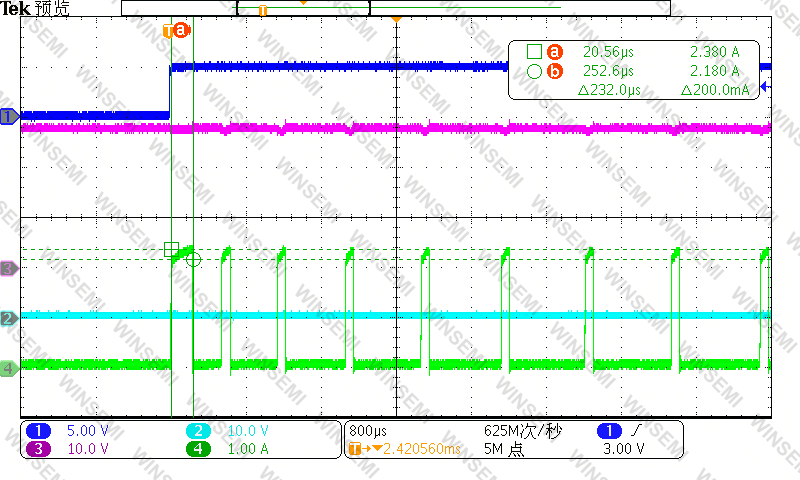

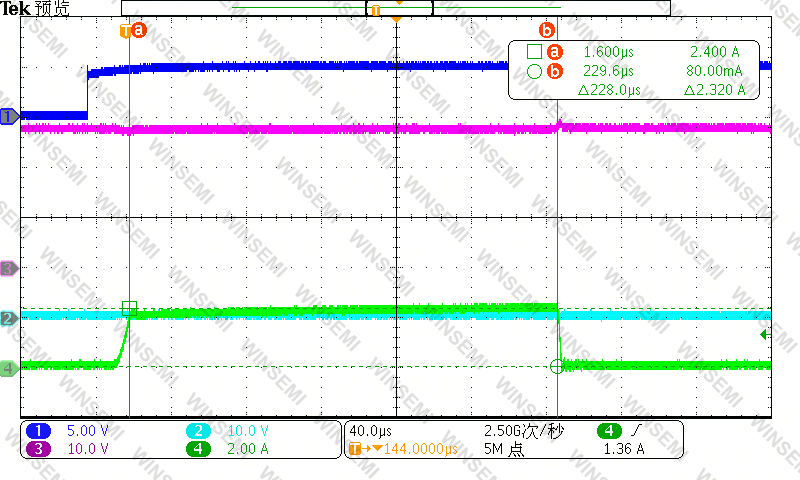

短路特性
VBB=28V
试验条件:
负载先短接到地,再开启通道
通道说明:
CH1:IN CH2:OUT
CH3:VBB CH4:IOUT
-94f53f1b0513401f87b2a759cf608b24.png)
-81be4146323d4e4ca12305674980b3c8.png)

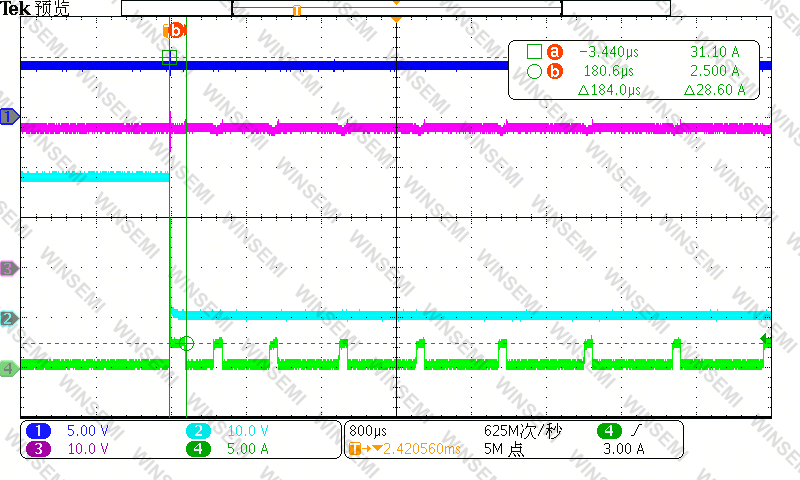

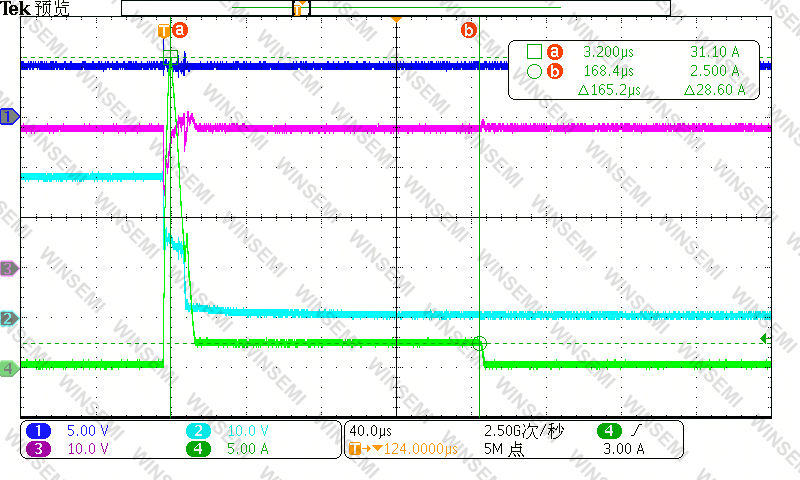

试验条件:
通道先打开,负载再短接到地
通道说明:
CH1:IN CH2:OUT
CH3:VBB CH4:IOUT
-e70904ad47ff4d239a612452aa930f8b.png)
-9a623d82918d480ba48672fac9641dab.png)
04

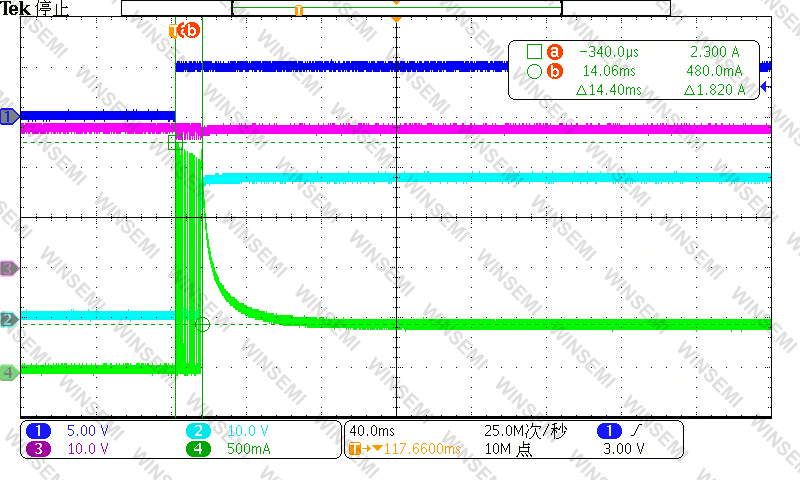

支持卤素灯负载
试验条件:
VBB=28V,IN=5V,LAMP: P10W*1(24V 10W)
通道说明:
CH1:IN CH2:OUT
CH3:VBB CH4:IOUT

— 典型应用场景 —
工业 DCS/PLC 数字量输出 IO 模块:驱动电磁阀、继电器、状态指示灯,适配主流工控平台的 IO 板卡
变频器外设驱动:散热风机、输出继电器、故障报警指示灯
24V 小型工控执行机构、信号输出点位
12/24V 商用车灯光、小型执行负载

WST6140AV 以标准 SOT-223 封装、引脚级兼容与片内多级硬件保护,为工业 24V 负载驱动提供了一颗可直接导入的国产化高边开关注选择。无论是进口器件的国产化替换,还是分立方案的集成化升级,均可在此基础上完成平滑过渡。
